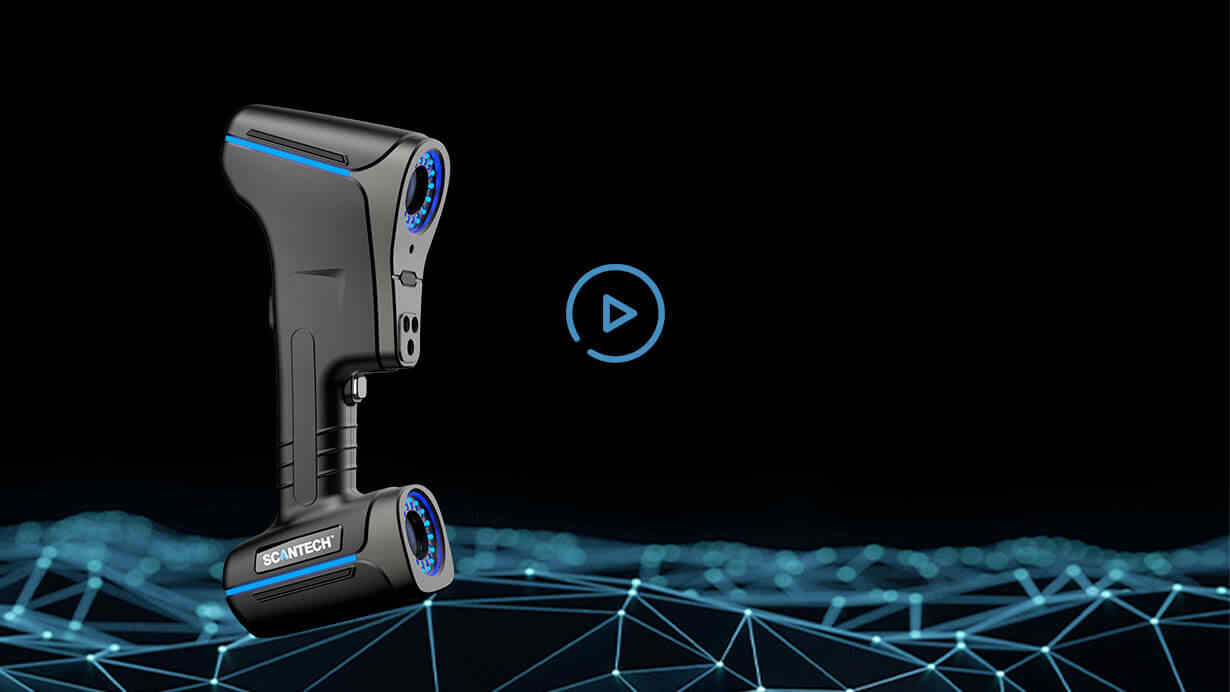

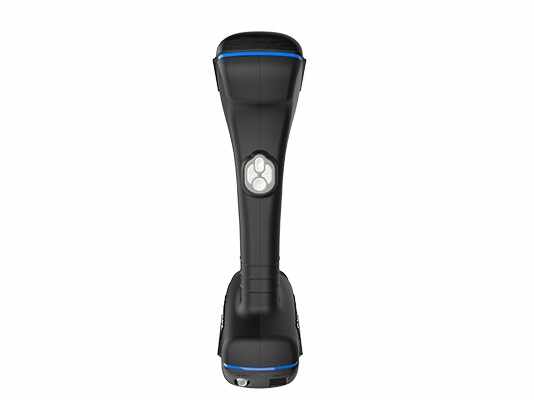

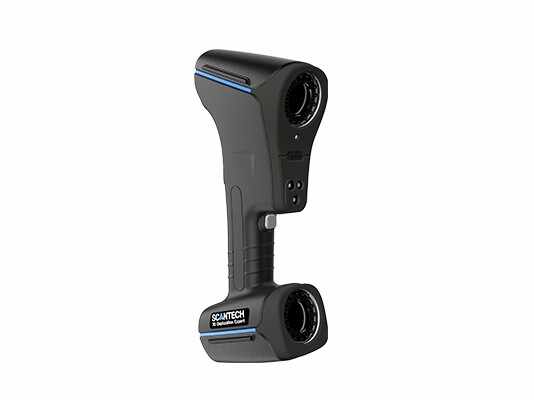

AXE-B11全局式三维扫描仪

思看科技对AXE-B11全局式三维扫描仪进行了全面升级,拥有22束蓝光交叉+1束蓝色激光,支持高效扫描和深孔扫描两种模式,1,300,000次测量/秒的超快扫描速度,专为中大型物体测量打造。

AXE-B11还融合了思看科技全球首创的全局式摄影测量专利技术,内置的摄影测量系统模块无须借助其它设备,单人即可快速完成中大型物体的高精度三维检测,同时扫描面幅可达550mm×600mm,大大提高了扫描效率,是真正的中大型物体高精度三维测量快速解决方案。

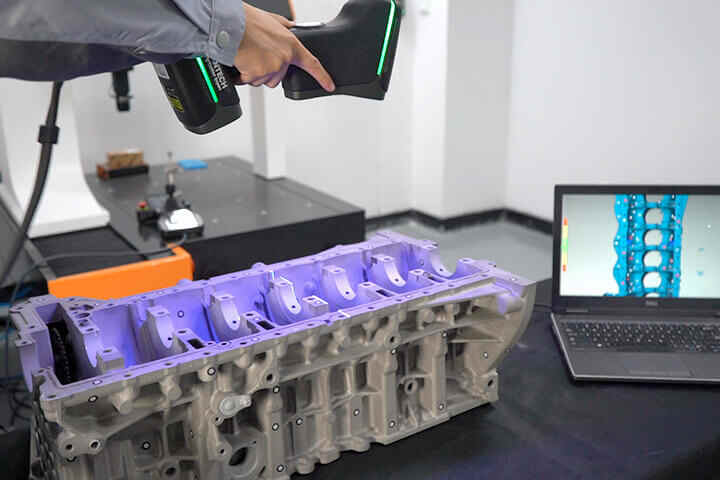

22束交叉蓝色激光高效测量

支持高效扫描和深孔扫描两种模式,针对深孔和死角部位,可快速切换成1束蓝色激光,实现无死角三维测量

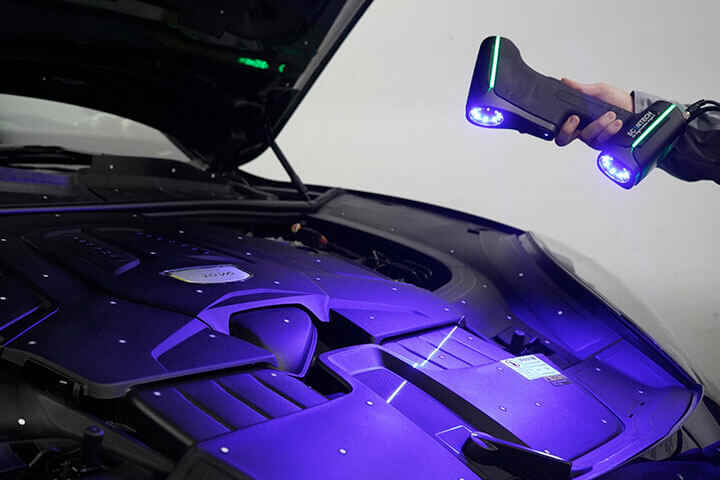

内置摄影测量

单机体积精度高达0.020mm+0.035mm/m,专为中大型物体测量打造

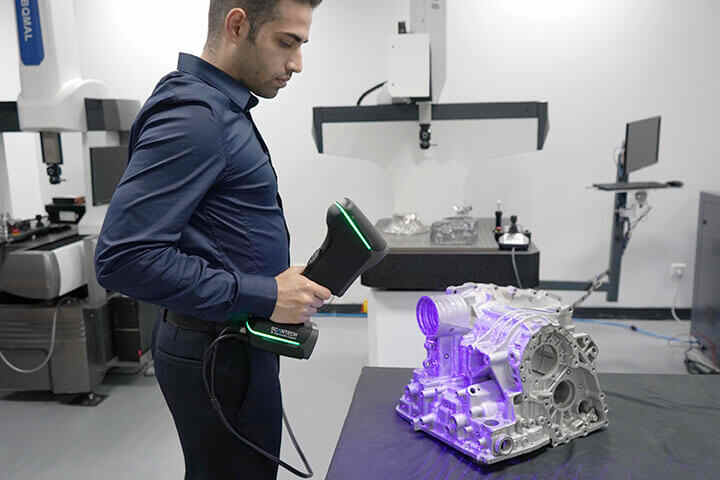

扫描速度全面提升

深度优化各个扫描环节,大大降低了时间和人力成本

配置方案更灵活 更丰富

自由选配高精度标尺、Helpers工程师套件等,灵活满足各种测量需求

拥抱万物3D数字化新场景

用先进的3D扫描技术实现无限应用可能

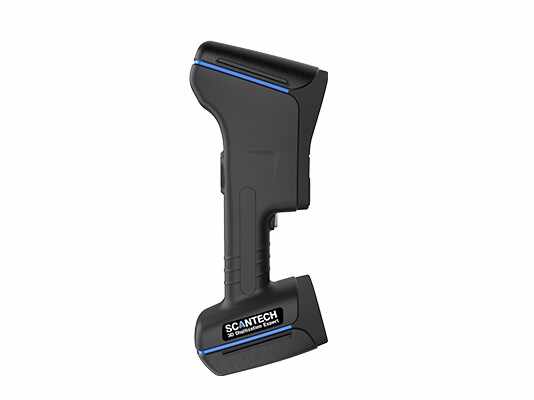

技术规格

型号 AXE-B11
扫描模式 高速扫描 22束交叉蓝色激光线
深孔扫描 额外1束蓝色激光线
最高精度(1) 0.020 mm
最高扫描速率 1,300,000 次测量/秒
最大扫描面幅 550 mm × 600 mm
摄影测量 面幅 2500 mm × 3000 mm
景深 2500 mm
激光类别 ClassⅡ(人眼安全)
最高分辨率 0.025 mm
最高体积精度(2) 标准 0.020mm + 0.035 mm/m
配备1m高精度标杆 0.020mm + 0.020 mm/m
配备MSCAN-L15全局摄影测量系统 0.020mm + 0.012 mm/m
基准距 300 mm
景深 500 mm
输出格式 .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等,可定制
工作温度 -10°C~40°C
接口方式 USB 3.0
专利证书 CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1,KR102209255B1、US10914576B2, EP3392831A4


(1) ISO 17025实验室认可:依据VDI/VDE 2634 part3 标准和JJF 1951规范,对尺寸探测误差(PS)性能进行评估。

(2) ISO 17025实验室认可:依据VDI/VDE 2634 part3 标准和JJF 1951规范,对球心距测量误差(SD)性能进行评估。

应用

航空航天

航空航天

思看科技为航空航天业的制造商提供可靠的 3D 数字化和 NDT 解决方案,为制造领域带来颠覆性的改进。
